빛은 멈출 수 없지만, 그림자는 한계를 모른다
현대 물리학과 반도체 공학의 가장 큰 골칫거리는 빛의 속도와 파장이라는 물리적 한계입니다. 초거대 AI가 요구하는 1나노(nm) 이하의 반도체를 설계하고 검사하려면 빛보다 훨씬 정밀하고 빠른 무언가가 필요했습니다.
2026년 봄, 네이처(Nature)에 발표된 테크니온 공대의 연구는 인류가 드디어 ‘빛의 뼈대(구조)’를 펨토초(1,000조 분의 1초) 단위로 쪼개어 통제할 수 있게 되었음을 의미합니다.
빛보다 빠르게 움직이는 ‘어둠의 소용돌이(Vortex)’를 관측해 낸 이 초정밀 전자현미경 기술은, 당장 내년부터 글로벌 파운드리(TSMC, 삼성전자)의 초미세 공정 불량률을 잡아내는 ‘신의 눈’으로 상업화될 준비를 마쳤습니다.
1부. 기술의 원리 (Tech Deep-Dive)
달을 향해 휘두른 레이저 포인터와 ‘거대한 가위’
질량도 없는 ‘어둠’이 어떻게 빛보다 빠를 수 있을까요? 이해를 위해 두 가지 비유를 들어보겠습니다.
- 달을 긋는 레이저 포인터: 당신이 달을 향해 강력한 레이저 포인터를 쏘고, 손목을 아주 살짝 비틀었다고 가정해 보십시오. 지구에서는 손목이 1초에 1cm 움직였지만, 달 표면에 맺힌 ‘레이저 점’은 1초 만에 수천 km를 가로지릅니다. 이때 레이저 점은 물리적인 물체가 아니라 쏟아지는 빛의 ‘투영’일 뿐이므로 빛의 속도보다 빠르게 움직일 수 있습니다.
- 거대한 가위의 교차점: 빛의 파동이 겹치면서 빛이 스스로 상쇄되어 ‘어둠(진폭 0)’이 되는 지점을 광학 위상 특이점(Optical phase singularity)이라고 합니다. 두 파동이 겹치는 모습은 거대한 가위가 닫히는 것과 같습니다. 가위의 양날(빛의 파동)이 거의 평행하게 맞닿을 때 가위를 닫으면, 날이 교차하는 ‘빈 공간(어둠)’은 가위가 움직이는 속도보다 수만 배 빠르게 앞으로 튕겨 나갑니다.
전문적 해설: 3펨토초의 분해능과 위상 특이점의 소멸(Annihilation)
연구진은 이 현상을 눈으로 보기 위해 초고속 전자현미경(UTEM)을 마개조했습니다. 20나노미터의 공간 분해능과 3펨토초(femtosecond)의 시간 분해능을 갖춘 이 장비로 나노 물질 내부의 빛을 촬영했습니다.

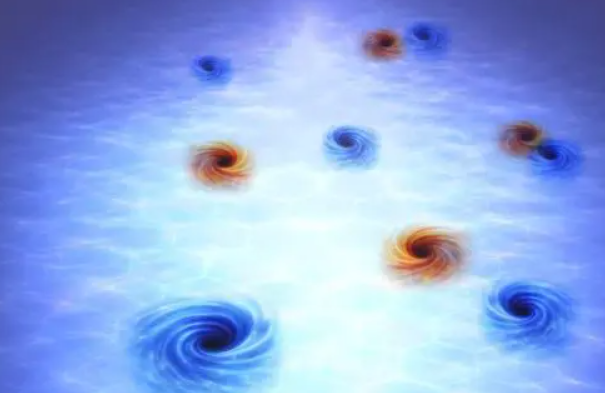

관측 결과, 서로 반대 전하를 띠는 ‘어둠의 소용돌이(다크 포인트)’ 두 개가 서로를 끌어당기며 충돌해 소멸(Annihilation)하기 직전, 무한대에 가까운 가속도를 내며 진공에서의 빛 속도(1.04c)를 돌파하는 것을 증명했습니다. 질량과 에너지를 나르지 않는 ‘기하학적 공간’의 궤적이기 때문에 가능한 일입니다.
2부. 돈이 되는 이유 (The Economics)
물리학자들의 지적 유희로 보일 수 있는 이 발견이 어떻게 거대한 산업의 진입 장벽(Moat)을 형성하는지 증명하겠습니다.
1. 1나노 반도체 수율의 구원자: 초정밀 계측기(Metrology) 시장
반도체 회로가 1나노미터로 좁아지면서, 기존 광학 검사 장비로는 회로가 끊어졌는지(불량) 확인할 수 없게 되었습니다. 이번 ‘빛보다 빠른 어둠’을 측정해 낸 테크니온 공대의 초고속 전자현미경(UTEM) 제어 기술은, 전자가 칩 내부에서 움직이는 찰나의 순간을 동영상처럼 촬영할 수 있는 극한의 계측 장비 상용화로 직결됩니다. ASML이 EUV 노광 장비로 칩을 ‘그린다면’, 이 기술을 내재화한 KLA나 Applied Materials 같은 계측 장비 기업들은 칩을 ‘검사’하며 부르는 게 값이 되는 마진(OPM)을 누리게 됩니다.
2. 차세대 광통신 (OAM 멀티플렉싱)의 용량 한계 돌파
이 ‘어둠의 소용돌이’는 차세대 광통신의 핵심인 궤도 각운동량(OAM, Orbital Angular Momentum) 통신과 밀접하게 연결됩니다. 빛을 스크류바처럼 비비 꼬아서 보내는 이 기술 중심에는 항상 ‘어둠(광학 소용돌이)’이 존재합니다. 어둠의 가속 및 소멸 메커니즘을 완벽히 통제할 수 있게 되면, 🔗 [관련 분석: 실리콘 포토닉스와 CPO] 광케이블 하나에 지금보다 수백 배 많은 AI 데이터를 욱여넣을 수 있는 통신 대역폭 혁명이 일어납니다.
3부. 밸류체인 및 수혜 기업 (Key Players)
빛의 뼈대를 측정하고 통제하는 이 극한의 시장은 고도로 독점화되어 있습니다.
- 써모 피셔 사이언티픽 (Thermo Fisher Scientific, US) & 지올 (JEOL, JP): 이번 연구의 기반이 된 초고속 투과전자현미경(TEM) 시장의 절대 지배자들입니다. 기초 과학 연구용 장비를 넘어, 2026년 이후 AI 반도체 파운드리 전용 하이엔드 인라인(In-line) 계측 장비로 제품군을 확장하며 강력한 펀더멘털을 구축하고 있습니다.
- KLA (US): 반도체 광학 계측 및 검사 장비의 글로벌 1위 기업입니다. 빛의 간섭과 위상(Phase)을 이용해 웨이퍼의 미세한 결함을 잡아내는 기술력에 있어, 이와 같은 최신 광학 특이점 논문들의 이론을 가장 빠르게 산업용 알고리즘으로 흡수하는 기업입니다.
4부. Next 10 Tech’s Insight (투자 전략)
진입 장벽 (Moat): ‘시간’을 쪼개는 분해능
이 기술이 창출하는 진정한 경제적 해자는 공간을 작게 보는 것(나노미터)을 넘어, ‘시간을 쪼개어 보는 것(펨토초)’입니다. 수십억 개의 트랜지스터 안에서 전자가 1,000조 분의 1초 동안 일으키는 병목을 짚어내지 못하면, 수조 원이 투입된 1나노 팹(Fab)의 수율은 바닥을 치게 됩니다. 시간을 쪼개는 계측 기술을 확보한 장비 독점 기업들의 가격 결정력은 칩 메이커(파운드리)들을 압도할 것입니다.
결론 (Conclusion)
2026년 봄, 인류는 빛보다 빠른 어둠을 목격했습니다.
아인슈타인의 한계는 깨지지 않았지만, 인간의 관측 한계는 완벽하게 깨졌습니다.
실험실에서 빛의 소용돌이를 쫓던 펨토초 현미경은 이제 AI 팩토리를 구동하는 1나노 반도체 라인의 최전선으로 투입될 것입니다. “측정할 수 없는 것은 만들 수 없다”는 실리콘밸리의 오랜 격언을 기억하십시오. 반도체 패권의 진짜 칼자루는 칩을 깎는 자가 아니라, 칩의 결함을 들여다보는 ‘신의 눈’을 가진 자들에게 쥐어져 있습니다.
“빛보다 빠른 어둠, 아인슈타인의 속도 제한을 교묘하게 빠져나간 이 기이한 광학 위상 특이점(Dark points)의 실제 관측 데이터가 궁금하신가요? 아래 링크에서 공식 연구 결과를 확인하세요.”
