무어의 법칙은 끝났다, 이제는 ‘패키징의 법칙’이다
2026년 현재, 우리는 ‘무어의 법칙(Moore’s Law)’이 물리적 한계에 봉착했음을 인정해야 합니다. 엔비디아와 AMD가 내놓는 최신 AI 가속기는 더 이상 나노 공정 미세화만으로 성능을 높일 수 없습니다. 트랜지스터를 아무리 작게 만들어도, 칩과 칩 사이를 연결하는 ‘길’이 막히면 데이터 처리는 병목 현상(Bottleneck)을 겪습니다.

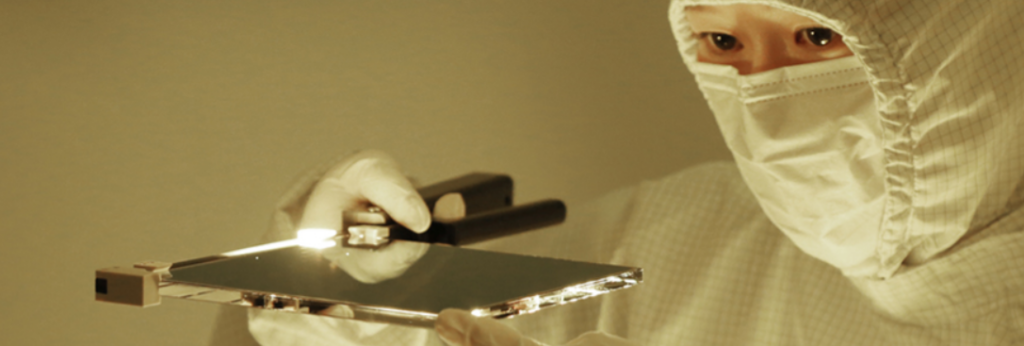

지금까지 반도체 칩을 받치고 있던 ‘플라스틱 기판(FC-BGA)’은 마치 고속도로에 깔린 비포장도로와 같았습니다. 열을 받으면 휘어지고, 표면이 거칠어 미세 회로를 그리는 데 한계가 있었습니다. 이를 해결하기 위해 등장한 것이 바로 ‘유리 기판(Glass Substrate)’입니다. 이는 단순한 소재 변경이 아니라, 반도체 패키징의 패러다임을 ‘유기물(플라스틱)’에서 ‘무기물(유리)’로 전환하는 역사적인 사건입니다. 인텔, 삼성전기, SKC가 왜 이 투명한 판에 사활을 걸었는지, 그 본질을 파헤칩니다.
무어의 법칙(Moore's Law)이 죽었다고?
1965년, 인텔의 창립자 고든 무어는 "반도체 칩의 성능(트랜지스터 수)은 2년마다 2배로 늘어난다"고 예언했습니다. 지난 60년간 이 법칙 덕분에 컴퓨터는 더 작아지고, 더 빨라지고, 더 싸졌습니다.
하지만 2020년대 들어 이 법칙은 물리적 한계에 부딪혔습니다.
- 더 작게 만들 수 없다: 원자 단위까지 쪼개다 보니 전자가 새어 나가는 현상 발생.
- 돈이 너무 많이 든다: 미세 공정 장비(EUV) 한 대가 수천억 원을 호가함.
결론: "더 작게 만드는 게 힘들다면, 더 잘 쌓고 더 잘 연결하자!"
이것이 2026년 현재, 반도체 기업들이 '미세 공정'보다 '패키징(유리 기판)'에 사활을 거는 이유입니다.
1부. 기술의 원리 (Tech Deep-Dive)
갯벌 위의 초고층 빌딩 vs 암반 위의 초고층 빌딩
유리 기판의 혁신을 이해하기 위해 ‘건축 기초 공사’를 상상해 보십시오.
- 기존 플라스틱 기판 (Organic): ‘갯벌’ 위에 초고층 빌딩을 짓는 것과 같습니다. 지반이 물렁하고 울퉁불퉁하여 건물을 높게 올리기(3D Stacking) 어렵고, 날씨가 뜨거워지면 지반이 뒤틀립니다(Warpage 현상). 그래서 건물 사이 간격을 넓게 띄워야 하므로, 같은 면적에 많은 건물을 지을 수 없습니다.
- 유리 기판 (Glass): 단단하고 매끄러운 ‘화강암 암반’ 위에 기초를 다지는 것입니다. 지반이 평평하고 단단하여 건물을 아주 높게, 그리고 빽빽하게 지을 수 있습니다. 열을 받아도 땅이 뒤틀리지 않아 안정적입니다. 즉, 같은 면적의 땅(기판) 위에 훨씬 더 거대하고 복잡한 도시(AI 반도체)를 건설할 수 있게 됩니다.
전문적 해설: TGV와 미세 회로의 마법
공학적으로 유리 기판의 핵심은 표면 거칠기(Roughness)와 평탄도(Flatness)입니다. 유리는 플라스틱보다 표면이 훨씬 매끄러워 회로 선폭을 2㎛(마이크로미터) 이하로 극도로 얇게 그릴 수 있습니다. 이는 데이터가 다니는 고속도로를 기존보다 10배 이상 촘촘하게 깐다는 뜻입니다.
또한, 유리에 미세한 구멍을 뚫어 전기를 통하게 하는 TGV(Through Glass Via) 기술이 적용됩니다. 유리는 전기적 손실률이 낮아 신호 전달 속도가 빠르고, 열팽창계수(CTE)가 실리콘 칩과 비슷해 고열의 AI 연산 중에도 기판과 칩 사이의 연결이 끊어지지 않습니다. 결과적으로 중간 단계인 ‘실리콘 인터포저(Silicon Interposer)’를 제거할 수 있어 패키지 두께를 줄이고 전력 효율을 극대화합니다.
기판 기술 비교: 플라스틱 vs 실리콘 vs 유리
| 구분 | 플라스틱 기판 (FC-BGA) | 실리콘 인터포저 (Si Interposer) | 유리 기판 (Glass Substrate) |
| 소재 특성 | 유기물 (에폭시 등) | 무기물 (실리콘 웨이퍼) | 무기물 (유리) |
| 표면 평탄도 | 낮음 (거칠음) | 높음 | 매우 높음 (극도로 매끄러움) |
| 열적 안정성 | 낮음 (쉽게 휨) | 높음 | 매우 높음 (거의 휘지 않음) |
| 대면적화 | 가능하나 휨 발생 | 어려움 (웨이퍼 크기 제한) | 매우 용이 (LCD 패널 기술 활용) |
| 비용 구조 | 저렴 | 매우 비쌈 | 초기 고가 -> 대량 양산 시 효율적 |
| 주 용도 | PC, 일반 서버용 CPU | 고성능 AI GPU (HBM 탑재) | 초거대 AI 칩, 차세대 패키징 |
2부. 돈이 되는 이유 (The Economics)
기술적 우위가 곧바로 수익으로 연결되는 지점은 다음과 같습니다.
1. 수율(Yield) 개선과 원가 절감
AI 반도체가 커질수록 기판이 열에 의해 휘어지는 현상(Warpage)은 치명적인 불량을 야기합니다. 개당 수천만 원을 호가하는 GPU가 기판 때문에 못 쓰게 되는 것입니다. 유리 기판은 강성이 높아 이 불량률을 획기적으로 낮춥니다. 초기 도입 비용은 비싸지만, 최종 칩의 수율을 고려하면 전체적인 제조 원가(Total Cost of Ownership)는 오히려 낮아집니다.
2. 폼팩터의 거대화 (Size Matters)
2026년의 AI 모델은 더 많은 HBM(고대역폭 메모리)과 로직 칩을 한 바구니에 담길 원합니다. 실리콘 인터포저는 웨이퍼 원형 크기의 한계로 면적 확장이 어렵지만, 유리는 LCD 패널 공정을 응용하여 대면적 사각형 패널(Panel Level Packaging)로 생산 가능합니다. 이는 한 번에 더 많은 칩을 생산하거나, 초대형 칩을 만들 수 있음을 의미하며, 이는 곧 생산성(Throughput)의 혁명입니다.
3. 인터포저 시장의 잠식
현재 AI 반도체 패키징 비용의 상당 부분은 값비싼 ‘실리콘 인터포저’가 차지합니다. 유리 기판은 그 자체로 미세 회로 구현이 가능해 인터포저 없이 칩을 바로 올릴 수 있습니다. 이 중간 유통 마진(인터포저 비용)을 제거하는 것이 칩 제조사들의 궁극적인 목표이며, 유리 기판이 이를 실현합니다.
3부. 밸류체인 및 수혜 기업 (Key Players)
유리 기판 생태계는 2026년 현재 태동기를 지나 개화기에 접어들었습니다.
1. 기판 제조사 (The Pioneer)
- SKC (자회사 앱솔릭스): 이 분야의 진정한 ‘퍼스트 무버(First Mover)’입니다. 미국 조지아주에 위치한 공장에서 2026년 현재 세계 최초로 고성능 컴퓨팅용 유리 기판을 양산하여 북미 빅테크 기업에 공급하고 있습니다. 반도체 소재 기업으로의 체질 개선(Pivot)에 완벽히 성공한 사례로 평가받습니다.
- 삼성전기: 뒤를 이어 세종 사업장에 파일럿 라인을 구축하고 양산 체제에 돌입했습니다. 적층세라믹콘덴서(MLCC) 기술력을 바탕으로 유리 기판 내 수동 부품 내장 기술에서 강점을 보입니다.
2. 핵심 장비 및 소재 (The Enablers)
유리는 잘 깨지기 때문에 이를 가공하는 장비가 핵심입니다.
- 필옵틱스 (KR): 유리에 미세한 구멍(Via)을 뚫는 TGV 레이저 장비를 공급합니다. 유리에 균열 없이 구멍을 뚫는 것은 고도의 기술이 필요하며, 이 분야에서 독보적인 레퍼런스를 보유하고 있습니다.
- 이오테크닉스 (KR): 유리 기판의 절단(Dicing)과 드릴링 공정에 필요한 레이저 장비를 제조하며, 유리 가공의 난이도가 높아질수록 수혜를 입습니다.
- 코닝 (US) / 쇼트 (DE): 반도체 공정에 견딜 수 있는 특수 유리를 공급하는 원천 소재 기업입니다.
4부. Next 10 Tech’s Insight (투자 전략)
유리 기판은 반도체 산업의 ‘게임 체인저(Game Changer)’입니다. 하지만 모든 혁신 기술이 그렇듯 빛과 그림자가 공존합니다.
진입 장벽 (Moat)
가장 큰 해자는 ‘핸들링(Handling) 기술’입니다. 유리는 얇고 투명하며 깨지기 쉽습니다. 이를 반도체 공정 장비 내에서 로봇 팔로 옮기고, 수백 도의 열을 가하고, 약품 처리를 하는 과정에서 파손되지 않게 하는 노하우가 핵심 경쟁력입니다. 앱솔릭스가 3년 이상 앞서 나갈 수 있었던 이유도 이 양산 수율을 잡는 ‘암묵지’를 먼저 확보했기 때문입니다.
리스크 요인 (Risk)
- 표준화 부족: 아직 업계 표준 규격이 완전히 정립되지 않았습니다. 고객사(엔비디아, 인텔 등)마다 요구하는 유리 기판의 사양이 달라 맞춤형 생산에 따른 비용 부담이 존재합니다.
- 경쟁 기술의 반격: 기존 플라스틱 기판 업체들도 성능을 개량한 하이엔드 기판을 내놓으며 방어에 나서고 있습니다.
결론 (Conclusion)
2026년, 인공지능이 더 똑똑해지려면 더 많은 데이터를 더 빨리 주고받아야 합니다. 전자가 다니는 고속도로를 유리로 다시 까는 이 거대한 인프라 공사에 투자하십시오. 유리 기판은 단순한 부품이 아니라, ‘무어의 법칙’이 멈춘 자리를 이어받은 새로운 성장 엔진입니다.
